Il existent des plateformes élévatrices pour placement sur des escaliers en diagonal et pour placement montant en direction verticale.
Les plateformes élévatrices diagonales sont:
- BC-lift (pour escaliers droits)
- Lippelift modèle Konstanz (pour escaliers droits)
- Lippelift modèle T80 (pour escaliers courbes)
Les plateformes élévatrices verticales sont:
- MPR Low-Up (hauteur de levage verticale jusqu'à 500mm)
- MPR Strategos (hauteur de levage verticale jusqu'à 3000mm)
- Herkules MB750 (hauteur de levage jusqu'à 750mm), MB750 DUO(hauteur de levage jusqu'à 750mm) , MB1000 (hauteur de levage jusqu'à 1000mm), MB1300 (hauteur de levage jusqu'à 1300mm), MB1800 (hauteur de levage jusqu'à 1800mm) . Pour les plateformes élévatrices Herkules, vous pouvez consulter des photos sur le site web de Herkules Liftwerk
BC –Lift type BCSP
Ascenseur modèle plate-forme pour le placement sur des escaliers droits avec une largeur minimale de 1020 mm.
Par défaut, le rail d'entraînement est en aluminium, construit avec le support en acier trempé, et le rail de stabilisation est monté sur le mur.
Le mise en œuvre autoportant est également possible avec les supports sur les marches.
Des tailles différentes des plates-formes sont possible et les rails dans les couleurs RAL différentes . Capacités de levage standard 225 kg ou 300 kg en option, et les escaliers avec une inclinaison de 20 ° à 50 °.
Entrées dans le bas de 90 ° et 180 °.
Peut être placé à l'intérieur et à l'extérieur.
Toutes les fonctions de la plate-forme sont alors envoyés automatiquement dès l'ouverture / fermeture des portes.
Téléchargez ici notre brochure de BCSP
Images:
Lippelift Modèle Konstanz
CHARGE UTILE: 300 Kg
DIMENSIONS DE LA PLATE FORME: Standard La x Lo: 750 x 1000 mm (ou 800 x 1000mm)(Autres dimensions possible jusqu’à 900 x 1500 mm = XL)
MIN. LARGEUR PLIÉ: Fixation sur mur: 402mm – Fixation sur l’escalier: 490mm
MIN. LARGEUR PLATE: Fixation sur mur: 981mm – Fixation sur l’escalier: 1061mm
MIN. LARGEUR ESCALIER: 1065 mm
INCLINAISON: min. 15° jusqu’à max. 45°
VITESSE: max. 0,08m/s
TRACTION: DC-moteur avec gearbox en traction par chaine
RAILS DE GUIDAGE: Double rail: Profil de tube acier étiré sans soudure
MOTEUR:24V / DC / 0,42 kW (Traction sur batteries)
MOTEUR FOND DE PLATEFORME: 24V / DC
MOTEUR DES BRAS: 24V / DC
EMPLOI: Commande à pression continue
COULEUR PLATEFORME, ET RAILS : Choix de 6 standard RAL-couleurs possible : RAL7047, RAL8022, RAL9002, RAL9007
OPTIONS POSSIBLE: Plate forme en exécution exterieur, differents couleurs de RAL, automatiquement étroite de plate forme et bras.
Prévu d’un certificat de la CE selon le nouvelles machine directive 2006/42/CE
Téléchargez ici notre brochure de Lippelift Kostanz
Images:
Lippelift Modèle T80
CHARGE UTILE: 300 Kg
DIMENSIONS DE LA PLATE-FORME:Standard La x Lo: 800 x 1000mm(ou 680 x 480mm/700 x 900 mm/ 750 x 1000 mm) (Autres dimensions possible jusqu’à 900 x 1200 mm)
MIN. LARGEUR PLIÉ: 518 mm
MIN. LARGEUR PLATE: 1153 mm
MIN. LARGEUR ESCALIER: 1200 mm
INCLINAISON:min. 0° jusqu’à max. 60°
VITESSE: max. 0,15m/s
TRACTION: DC-moteur avec gearbox en entraînement par chaine
RAILS DE GUIDAGE: Double rail: Profil de tube acier étiré sans soudure
MOTEUR: monofase 230 V/ 16 Amp + masse
MOTEUR FOND DE PLATEFORME: 24V / DC
MOTEUR DES BRAS: 24V / DC
EMPLOI: Commande à pression continue
COULEUR PLATEFORME, ET RAILS : Choix de 6 standard RAL-couleurs possible: RAL7032, RAL7047, RAL8022, RAL9002, RAL9006 et RAL9007
Prévu d’un certificat de la CE selon le nouvelles machine directive 2006/42/CE
Téléchargez ici notre brochure de Lippelift T80
Images:
MPR type Low -up
La plate-forme pour chaise roulante, modèle LOW-UP est idéale pour pour les utilisateurs de chaises roulantes afin de franchir les petites dénivellations jusqu'à 500 mm. L’appareil se compose d’un cadre en acier, équipé de 2 ciseaux latéraux intégrés, actionnés électriquement par 2 commandes linéaires.
Le plancher de la plate-forme est disponible en 2 largeurs, 715 mm pour les bâtiments privés et 915 mm pour les bâtiments publics. Le plancher métallique de la plate-forme est réalisé en plaque d’acier chromé galvanisé et est revêtu d’un panneau gaufré en aluminium antidérapant. La largeur utile du plancher est de 1340 mm.
Une barrière verticale est mise en place d’un côté d’accès (gauche ou droite), réalisée en aluminium revêtu du peinture en poudre. Celle-ci intègre le levier de commande (joystick) de la plate-forme (homme mort ou manœuvre continue)
Le côté de l'accès, sous la plate-forme, est équipé d'une rampe d'accès à charnière, longueur standard 160 mm, qui se relève automatiquement, pourvue d’un verrouillage électromécanique lorsque la plate-forme est en mouvement.
La hauteur d'accès étant limitée dans le bas, 35 mm, il n’est pas nécessaire de pratiquer une entaille dans le plancher. En dessous et autour du plancher de la plate-forme est mis en place un écran harmonica avec revêtement en polypropylène noir.
La plate-forme peut être équipée en option d’une rampe d’accès plus longue, de 250 mm, d’une barrière supplémentaire sur le second côté et de boîtiers avec les boutons de commande, éventuellement avec un contacteur à clé supplémentaire aux paliers au-dessus et en dessous.
Téléchargez ici notre brochue de Low-Up
Images:

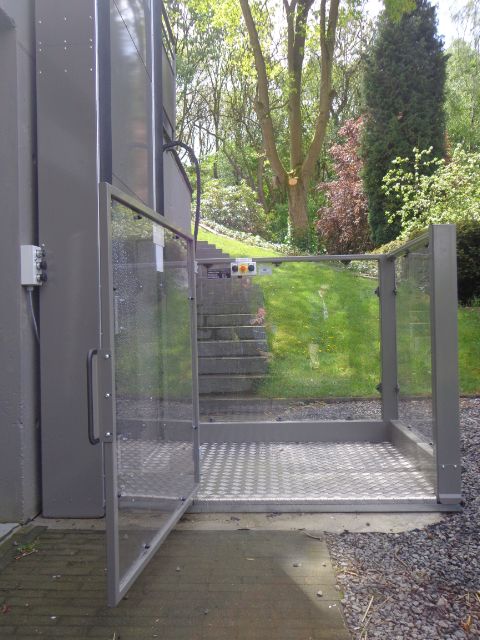

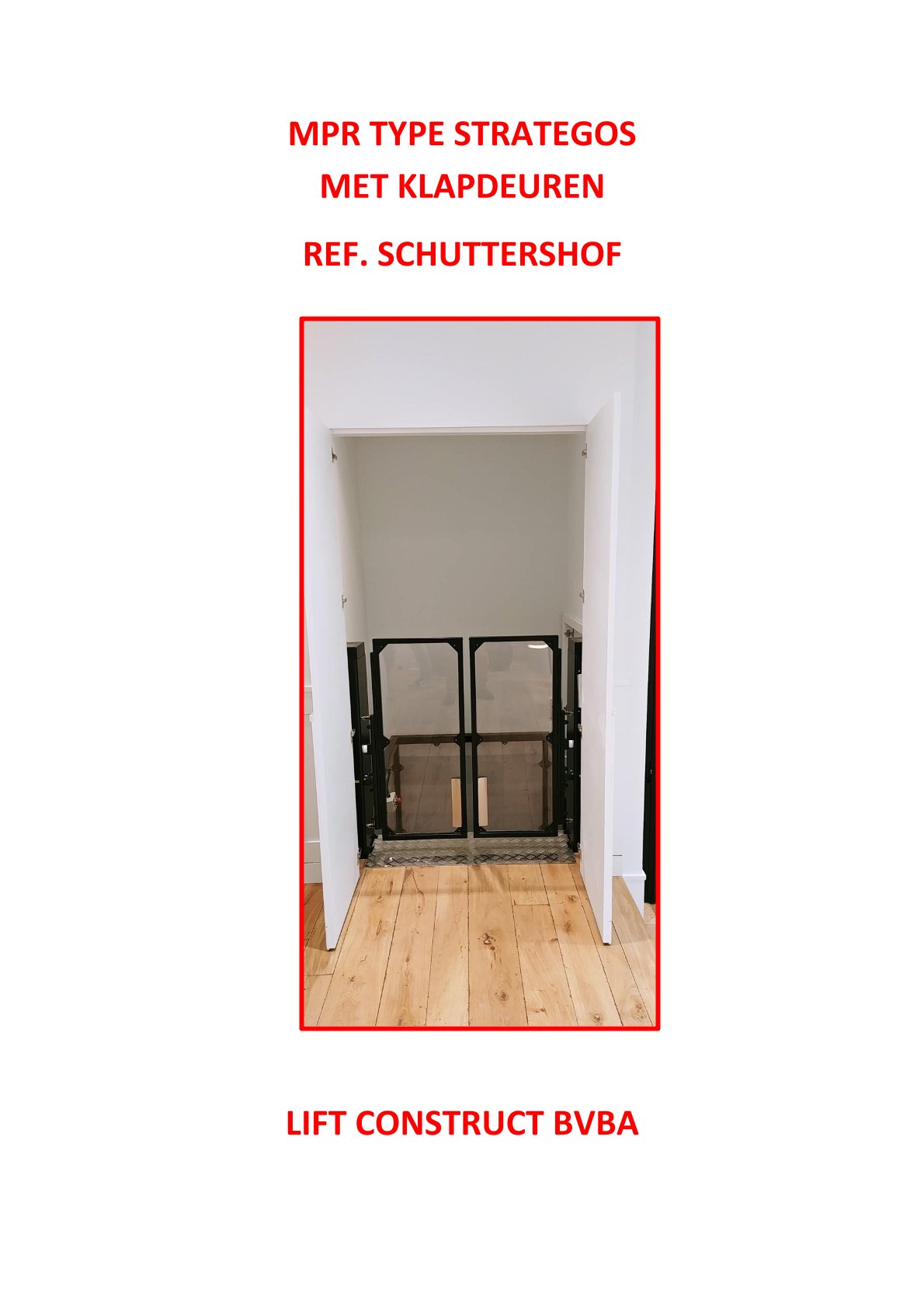

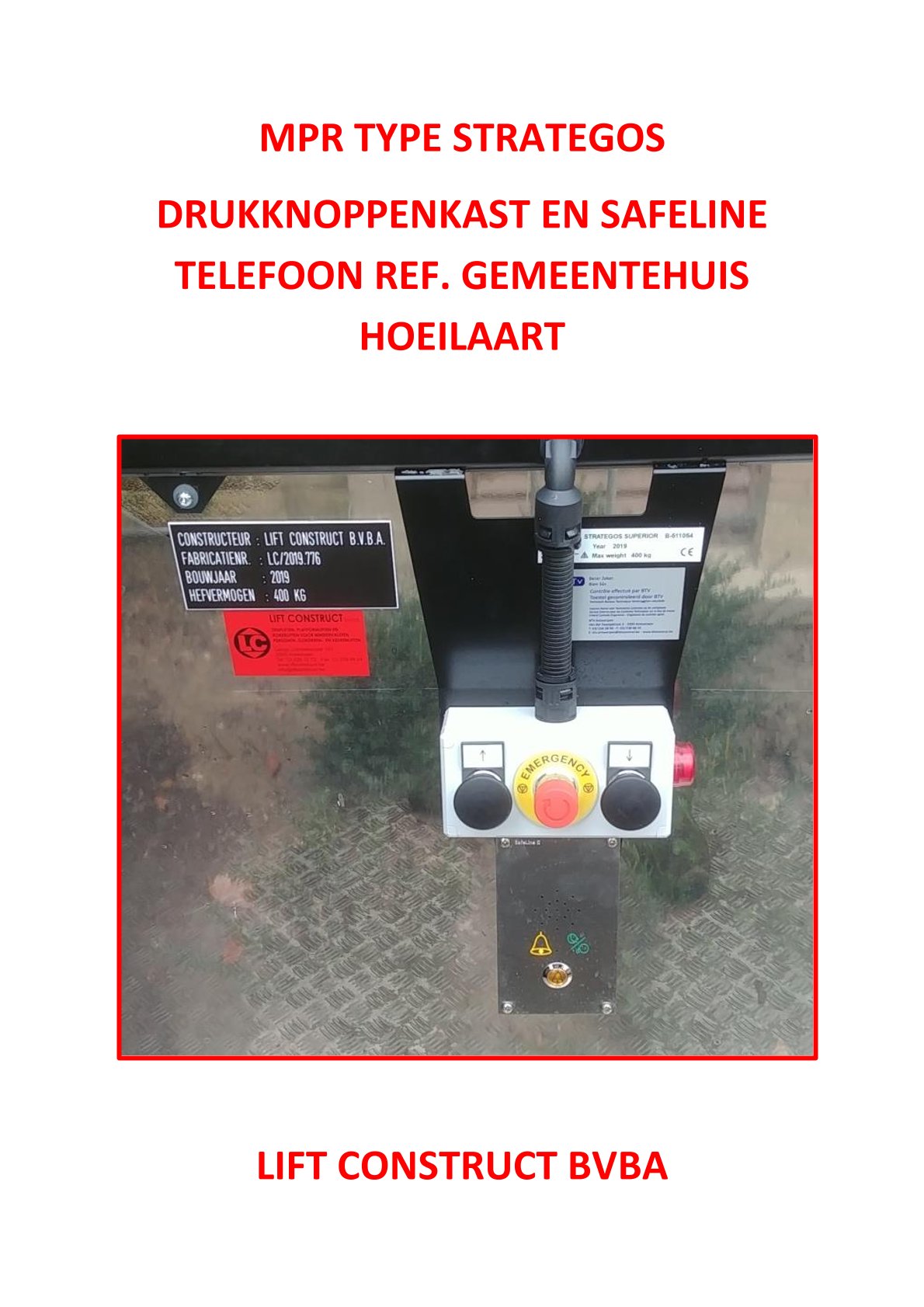

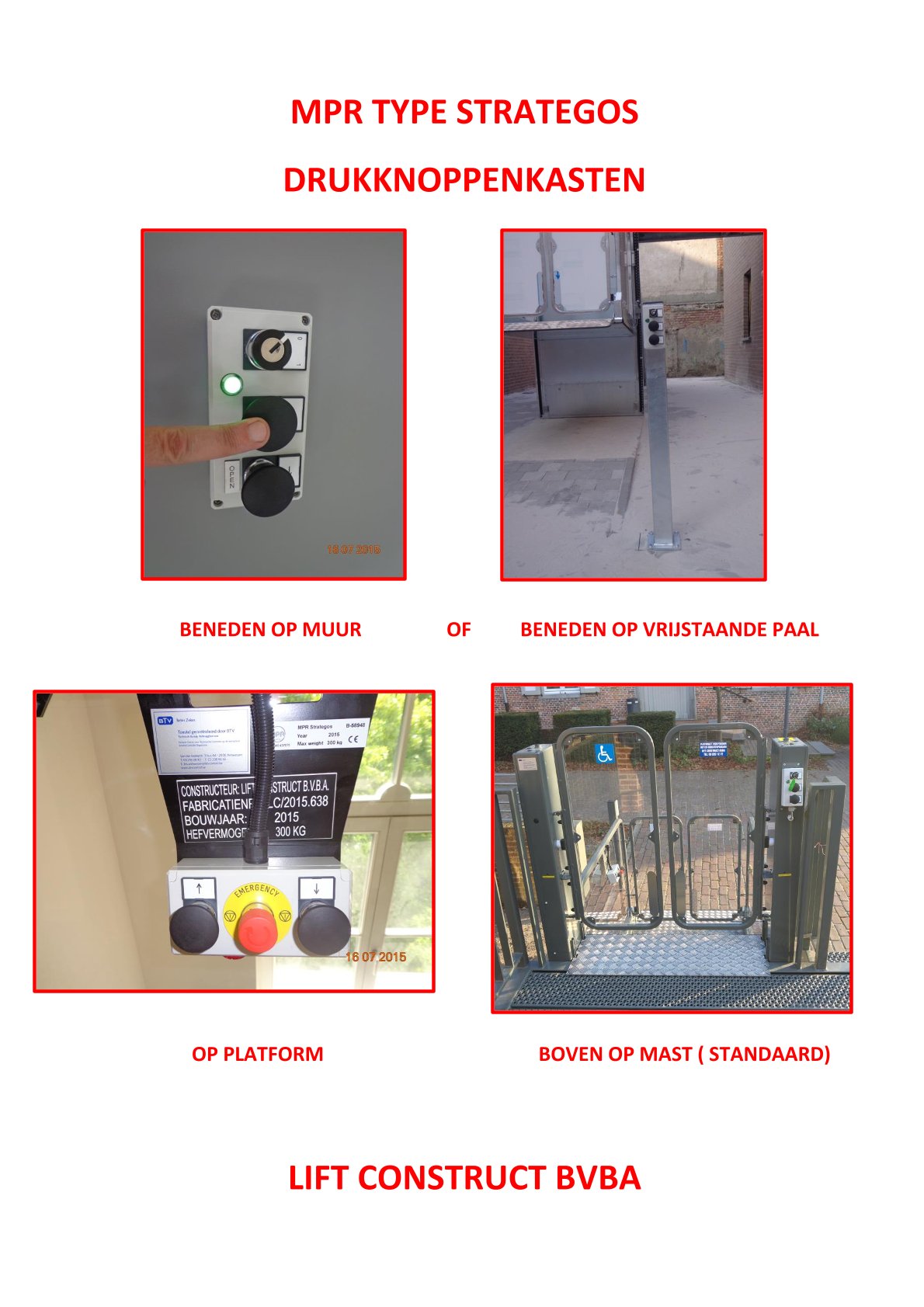

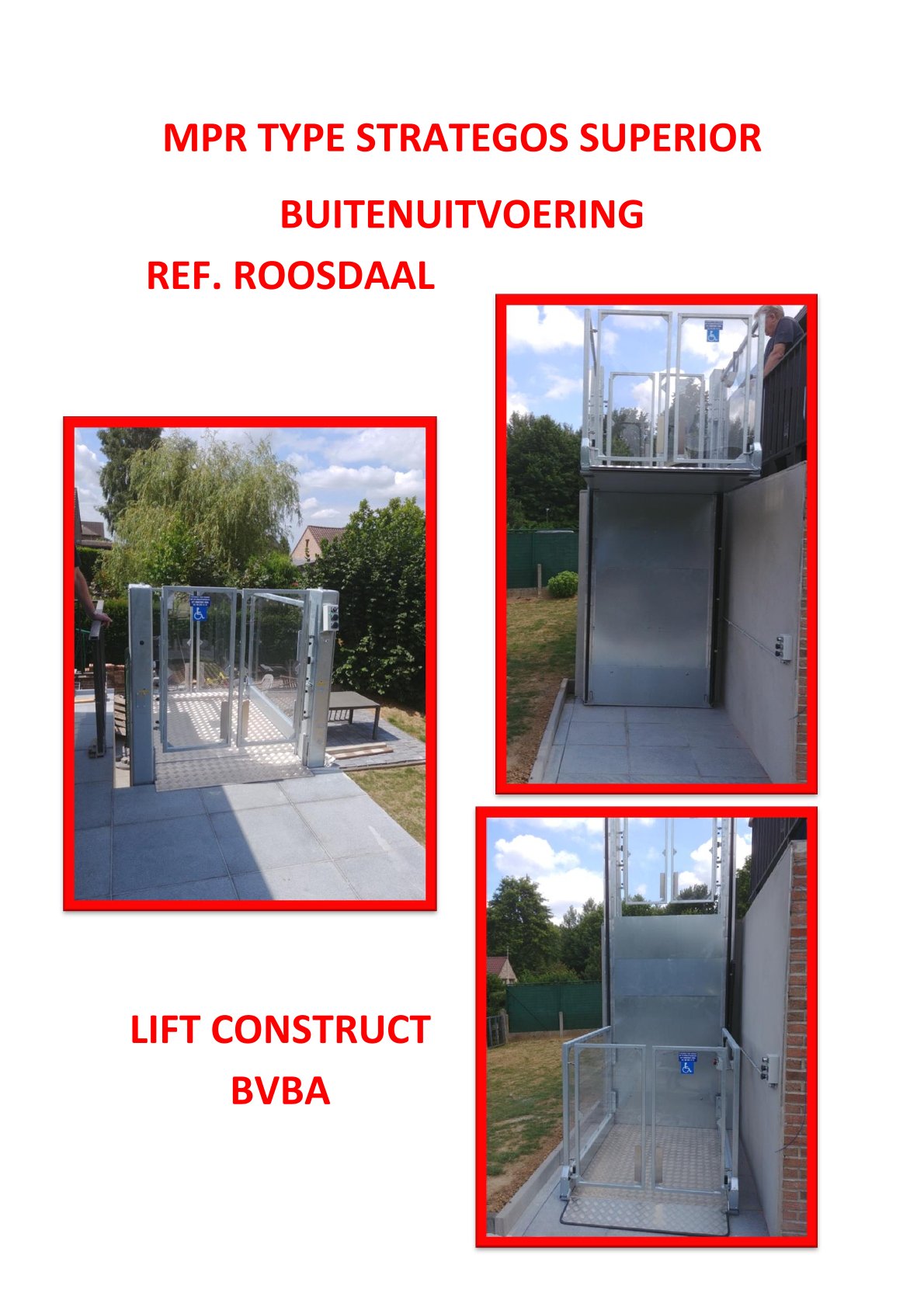

MPR type Strategos type B
Plate-forme élévatrice verticale pour emplacement en bâtiments publics , principalement pour le transport de personnes à mobilité réduite.
Plate-forme ouverte aux parois verticales et vitrage transparent (polycarbonate). Le cadre de la plate-forme est réalisé en plaque d’acier galvanisé à chaud et résistant aux intempéries.
En option livrable en différentes couleurs RAL.
Les entrées sont prévus standard à 180 °, avec deux petits tourniquets à l'avant de la plate-forme et deux à la sortie.

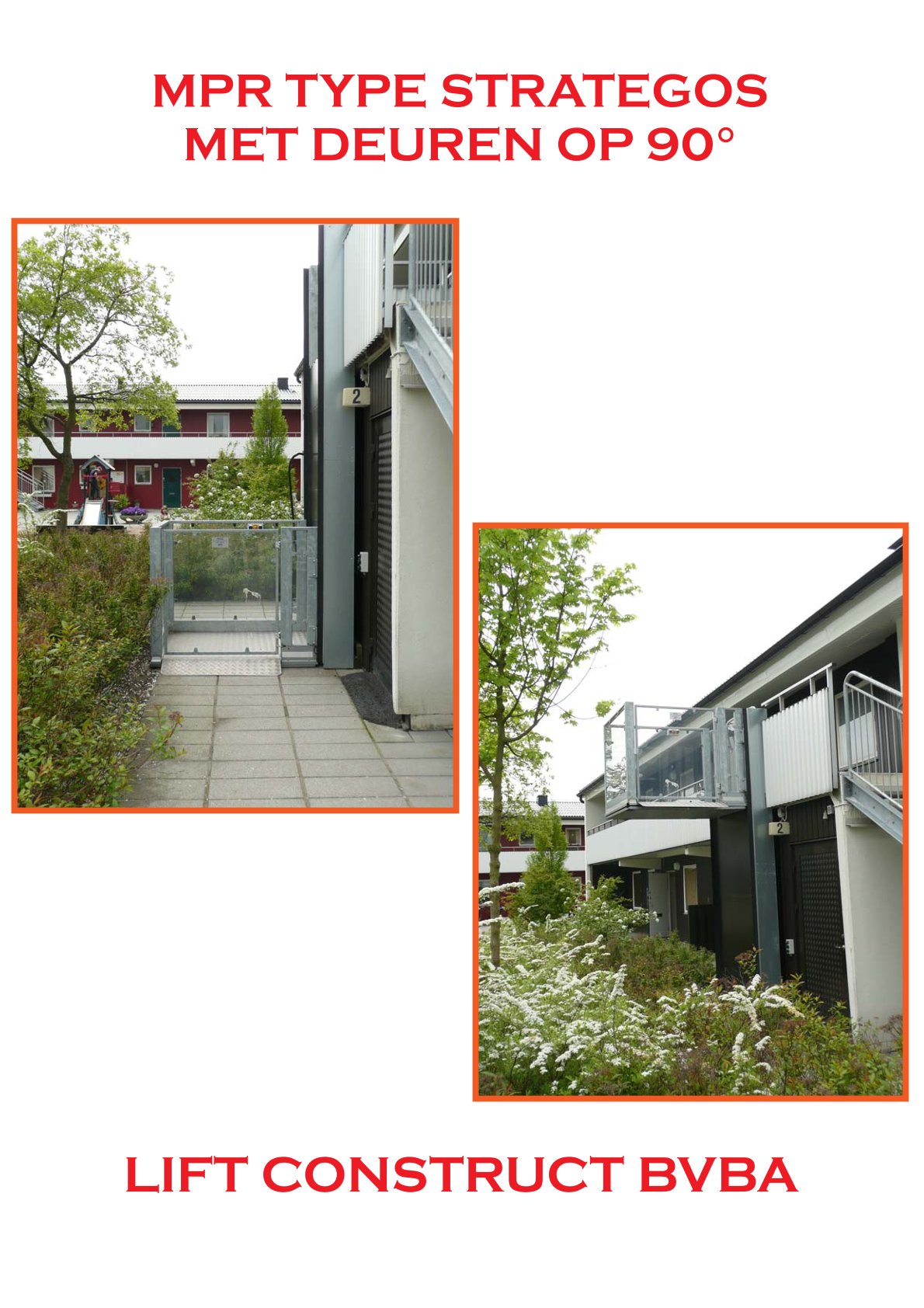

Disponible en option avec des portes à ouverture automatique et accès jusqu'à 90 °.
Max. hauteur de levage: 3,00 m , max. charge de 300 kg.
En option, la plate-forme est également disponible en acier inoxydable Inox.
Téléchargez ici notre brochure de Strategos
Images:
